Didelio tikslumo išmanusis elektroninis balansas su miligramų tikslumu

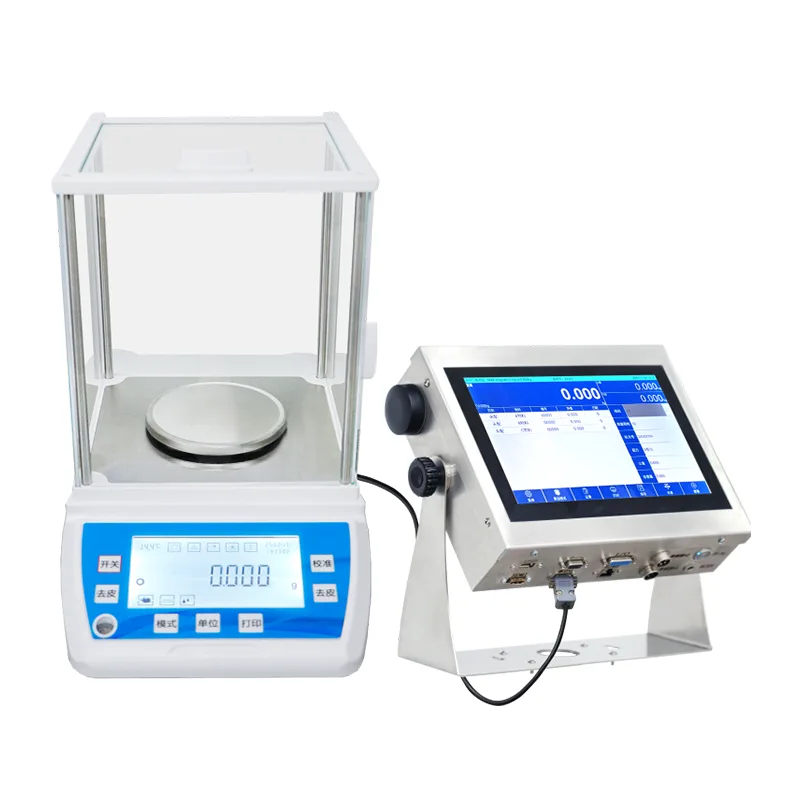

Didelio tikslumo intelektualūs elektroniniai svarstyklės (JDT-A35 serija) yra laboratorinės paskirties svarstyklės, kurias gamina Jiangsu Jutian Weighing Equipment Co., Ltd. Jis skirtas naudoti, kai reikalinga miligramų arba submiligramų skiriamoji geba, įskaitant analitinę chemiją, farmacinę formulę, medžiagų kokybės kontrolę ir tikslumą. Prietaisas naudoja elektromagnetinės jėgos kompensavimo (EMFC) jutiklio technologiją, kad pasiektų greitą stabilizavimą ir aukštą pakartojamumą kontroliuojamomis laboratorinėmis sąlygomis.

Skirtingai nuo pramoninių platforminių svarstyklių ar kontrolinių svarstyklių, skirtų naudoti gamybos linijoje, šios svarstyklės yra skirtos darbui ant stalo ten, kur galima valdyti temperatūrą, drėgmę ir oro sroves, kad būtų išsaugotas matavimo tikslumas. Kiekvienas įrenginys yra kalibruojamas prieš išsiunčiant, o vidinis kalibravimo mechanizmas (jei yra) leidžia reguliariai tikrinti tikslumą be išorinių svarmenų.

Modelisio specifikacijos

Pastabos dėl metrologinių specifikacijų:I ir II tikslumo klasės yra apibrėžtos OIML R76. Skaitomumas (d) yra mažiausias ekrano padidėjimas. Pakartojamumo ir tiesiškumo vertės atspindi tipišką veikimą kontroliuojamomis laboratorinėmis sąlygomis (stabili temperatūra, minimalios oro srovės, lygis įrengimas). Faktinis veikimas priklauso nuo darbo aplinkos ir operatoriaus technikos. Puodų dydžius ir svėrimo pajėgumus galima sukonfigūruoti pagal taikymo reikalavimus.

Jiangsu Jutian Weighing Equipment Co., Ltd. savo gaminiams turi ISO9001 sertifikatą ir CE sertifikatą. Bendrovės 919 tyrimų ir plėtros centras kuria svarstykles ir įterptąsias sistemas, turinčias 68 nacionalinius patentus ir 20 programinės įrangos autorių teisių. Gamyba vykdoma taikant standartizuotas kokybės kontrolės procedūras, apimančias komponentų patikrą, surinkimą ir kalibravimą.

Jutiklių technologija ir matavimo principas

Svarstyklės naudoja elektromagnetinės jėgos kompensavimo (EMFC) apkrovos elementą. Šioje konstrukcijoje bandinio svorio jėga ant keptuvės yra subalansuota elektromagnetine jėga, kurią sukuria ritė nuolatiniame magnetiniame lauke. Srovė, reikalinga pusiausvyrai palaikyti, yra proporcinga naudojamai masei. Šis principas suteikia keletą charakteristikų, svarbių didelės skiriamosios gebos svėrimui:

Greitas stabilizavimas:Uždarojo ciklo grįžtamojo ryšio sistema per sekundės dalį po pakrovimo perkelia pusiausvyrą į pusiausvyrą ir užtikrina efektyvią darbo eigą atliekant pasikartojančias svėrimo užduotis.
Mažas dreifas:Palyginti su deformacijos matuoklio apkrovos elementais, EMFC jutikliai pasižymi mažesniu ilgalaikiu nulio poslinkiu esant stabilioms temperatūros sąlygoms, todėl ilgesnio naudojimo metu sumažėja pakartotinio kalibravimo dažnis.
Vidinė kalibravimo galimybė:Kai kuriuose modeliuose yra įmontuotas kalibravimo svoris ir motorizuotas mechanizmas. Kalibravimo procedūra pradedama naudojant jutiklinio ekrano sąsają ir baigiama per trumpą ciklą be išorinių svarmenų.

Svarstyklių korpusas ir svėrimo padėklas yra pagaminti iš nerūdijančio plieno 304, parinkto siekiant atsparumo korozijai ir lengvo valymo. Ekranas yra 10 colių HD talpinis jutiklinis ekranas (1024 × 768 raiška), varomas Android pagrindu veikiančios apdorojimo sistemos (RK3288W keturių branduolių Cortex-A17, 2G RAM, 8G atmintis), valdanti vartotojo sąsają, duomenų saugojimą ir ryšio funkcijas.

Matavimo funkcijos ir duomenų ryšys

Svarstyklės palaiko kelis svėrimo režimus ir taikomąsias funkcijas, pasiekiamas per jutiklinio ekrano sąsają: standartinį svėrimą, dalių skaičiavimą, procentinį svėrimą, tankio nustatymą (naudojant pasirenkamą tankio rinkinį) ir kontrolinį svėrimą su viršutinės / apatinės ribos aliarmu. Vienetų konvertavimas apima mg, g, ct, oz, lb, gn, ozt ir vienetų skaičiavimo režimus.

Duomenų perdavimo sąsajas sudaro du USB prievadai, du RS232 nuoseklieji prievadai, vienas RJ45 eterneto prievadas ir viena I/O išvestis. Papildomi moduliai prideda Wi-Fi, Bluetooth, HDMI išvestį ir 4G IoT ryšį. Galima prijungti išorinius įrenginius, tokius kaip spausdintuvai, brūkšninių kodų skaitytuvai, aliarmo indikatoriai ir nuotoliniai ekranai. Svorio duomenys gali būti perduodami į asmeninį kompiuterį arba LIMS (laboratorinės informacijos valdymo sistema) nuosekliuoju arba tinklo ryšiu.

Montavimo ir aplinkosaugos reikalavimai

Norint pasiekti nurodytas tikslumo specifikacijas, svarstykles reikia montuoti ant stabilaus, nevibruojančio suoliuko, kontroliuojamoje temperatūroje ir minimaliai judant orą. Darbinės temperatūros diapazonas yra nuo -10°C iki 40°C, santykinė oro drėgmė mažesnė nei 90% (nesusikondensuoja). Įjungus maitinimą prieš kalibravimą ir matavimą reikalingas 30–120 minučių pašildymas, kad vidinė elektronika pasiektų šiluminę pusiausvyrą.

Maitinimas tiekiamas per AC 100-240V adapterį (DC 12V, 1000mA išėjimas). Prieš naudojant balansą reikia išlyginti naudojant reguliuojamas kojeles ir įmontuotą lygio indikatorių. Norint laikytis laboratorinių kokybės sistemų, rekomenduojama kasmet pakartotinai kalibruoti naudojant sertifikuotus svorius.

Tipinės taikymo aplinkos

DUK (dažniausiai užduodami klausimai)

Kuo skiriasi I ir II tikslumo klasės šiam balansui?
Tikslumo klasė I (ypatingas tikslumas) ir II klasė (didelis tikslumas) yra apibrėžtos OIML R76, remiantis patikros skalės intervalu (e) ir skalės padalų skaičiumi (n). I klasės prietaisai turi mažesnį patikros intervalą, palyginti su talpa. Praktiškai JDT-A35 serijos I klasės modeliai yra tinkami tais atvejais, kai reikalingas didžiausias metrologinis patikimumas, pavyzdžiui, analitinei chemijai. II klasės modeliai atitinka įprastinės farmacinės ir pramoninės kokybės kontrolės reikalavimus.

Kada turėtų būti naudojamas vidinis kalibravimas, o ne išorinis?
Vidiniam kalibravimui naudojamas įmontuotas etaloninis svoris ir patogu kasdien tikrinti tikslumą be išorinių svarmenų. Jis suaktyvinamas per jutiklinio ekrano meniu ir baigiamas automatiškai. Išoriniam kalibravimui naudojamas sertifikuotas kalibravimo svoris, kurį operatorius uždeda ant keptuvės ir yra rekomenduojamas atliekant oficialius kalibravimo įrašus, periodiškai tikrinant pagal laboratorijos SOP arba kai reikia kryžminio vidinio svorio tikrinimo.

Kokie aplinkos veiksniai turi įtakos matavimo tikslumui miligramų lygiu?
Temperatūros svyravimai, oro srovės, vibracija ir statinė elektra yra pagrindiniai aplinkos veiksniai, turintys įtakos subgramų skaitymui. Svarstyklės turi būti dedamos ant tam skirto svėrimo stalo toliau nuo langų, durų ir ŠVOK ventiliacijos angų. Nelaidiems pavyzdžiams gali prireikti antistatinių priemonių (jonizatoriaus, įžeminimo). Į modelius, kurių skaitomumas yra 0,0001 g, integruotas traukos skydas.

Ar balansas gali susisiekti su laboratorijos informacijos valdymo sistema?
Taip. Standartinės RS232, USB ir Ethernet sąsajos palaiko duomenų išvestį į LIMS, ELN arba asmeninio kompiuterio duomenų rinkimo programinę įrangą. Svorio duomenys gali būti perduodami realiuoju laiku arba gaunami iš vidinės atminties. Išsami komunikacijos protokolo informacija pateikiama gaminio dokumentacijoje, kad kliento IT arba laboratorijos automatizavimo komanda padėtų integruoti.

Kokios priežiūros reikia norint išlaikyti tikslumą laikui bėgant?
Laikykite svėrimo indą ir korpusą švarius, be dulkių ir cheminių medžiagų likučių. Patikrinkite kalibravimą laboratorijos kokybės sistemos nustatytais intervalais – vidinį kalibravimą galima atlikti kasdien, išorinį kalibravimą kas mėnesį arba kas ketvirtį. Kasmetinė profesionali priežiūra, įskaitant EMFC jutiklio patikrinimą ir, jei reikia, susidėvėjusių komponentų keitimą, padeda išlaikyti ilgalaikį matavimo patikimumą.
