Automatinės rūšiavimo svarstyklės

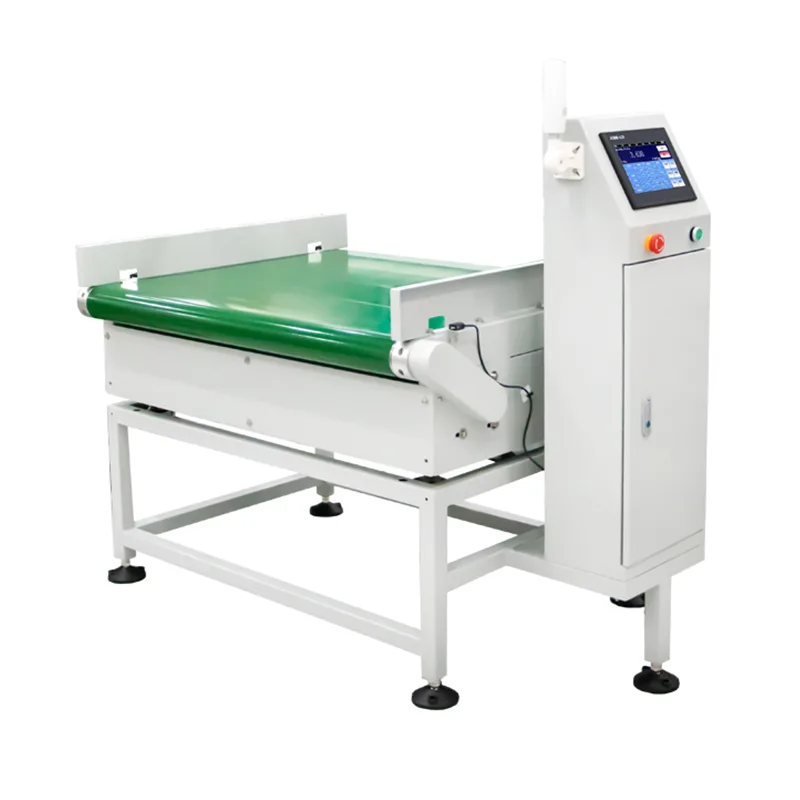

JDW serijos automatinės rūšiavimo svarstyklės yra integruota kontrolinio svėrimo ir nukreipimo sistema, kurią gamina Jiangsu Jutian Weighing Equipment Co., Ltd. Ji skirta sverti judančius produktus, palyginti kiekvieną svorio rodmenį su iš anksto nustatytomis ribomis ir mechaniškai nukreipti daiktus į atskiras juostas arba surinkimo zonas pagal rezultatą. Įranga apjungia dinaminį svėrimą, patvirtinimo/nepatikėjimo logiką ir fizinį rūšiavimo valdymą vienoje integruotoje konvejerio dalyje.

Sistema naudojama gamybos linijose, kuriose produktai turi būti klasifikuojami pagal svorį po užpildymo, surinkimo ar supakavimo, pavyzdžiui, atskiriant per mažo svorio, priimtiną ir perteklinio svorio kartonines dėžutes į atskirus tiekimo konvejerius. Visi svorio duomenys, laiko žymos ir rūšiavimo rezultatai įrašomi, kad būtų užtikrinta tolesnių kokybės dokumentacija ir atsekamumas.

Techninės specifikacijos

Tikslumo svarstymai:Aptikimo tikslumas ir rūšiavimo pralaidumas priklauso nuo gaminio svorio, matmenų, konvejerio greičio ir aplinkos stabilumo. Nurodyti tikslumo diapazonai yra pagrįsti kontroliuojamais gamyklos bandymais su reprezentatyviais mėginiais. Paleidimas vietoje nustato faktinį našumą gamybos sąlygomis.

Jiangsu Jutian Weighing Equipment Co., Ltd. veikia pagal ISO9001 sertifikuotą kokybės valdymą. Įmonei priklauso 68 nacionaliniai patentai ir 20 programinės įrangos autorių teisių, produktų kūrimui vadovauja 919 tyrimų ir plėtros centras, o gamyba vykdoma dviejose gamybos patalpose. JDW serija turi CE sertifikatą.

Rūšiavimo mechanizmas ir mechaninis dizainas

Rūšiavimo veiksmas atliekamas specialioje perjungimo stotyje, esančioje pasroviui nuo svėrimo zonos. Gaminio klasifikaciją realiuoju laiku nustato valdiklis, atsižvelgdamas į užfiksuotą svorį, palyginti su iš anksto nustatyta viršutine / apatine riba. Standartinėje konfigūracijoje naudojamas motorizuotas kairysis/dešinis perjungimo konvejeris, kuris leidžia priimtinus produktus į vieną juostą, o neatitinkančius gaminius į kitą. Naudojant lengvus lanksčius paketus, gali būti nurodytos pneumatinės oro pūtimo arba stūmimo svirties pavaros. Skirstytuvo laikas yra sinchronizuojamas su gaminio padėties stebėjimu, kad būtų užtikrintas patikimas atskyrimas be linijos sustabdymo.

Konvejerio rėmas pagamintas iš nerūdijančio plieno 304, parinkto atsižvelgiant į suderinamumą su plovimo aplinka ir atsparumu korozijai. Svėrimo sekcija yra mechaniškai izoliuota nuo pavaros ir perjungiklio sekcijų, kad būtų sumažintas vibracijos perdavimas. Kreipiamieji bėgiai ir gaminio jutikliai yra išdėstyti taip, kad atitiktų gaminio dydžio diapazoną, nurodytą sistemos konfigūravimo metu.

Sistemos konfigūravimas ir gamybos linijos integravimas

Produkto parametrai valdomi per jutiklinio ekrano sąsają, kurioje operatoriai gali kurti, saugoti ir atšaukti kelių SKU nustatymus. Kiekvienas išankstinis nustatymas apima tikslinį svorį, tolerancijos ribas, konvejerio greitį ir rūšiavimo veiksmą. Perjungimas tarp gaminių vykdomas pasirenkant išsaugotą išankstinį nustatymą be mechaninio reguliavimo.

Ryšio sąsajos (Ethernet, RS232, RS485) leidžia svarstyklėms keistis duomenimis su MES, ERP arba SCADA sistemomis. Svorio įrašai, laiko žymos ir rūšiavimo rezultatai gali būti perduodami realiuoju laiku arba eksportuojami paketais per USB. Linijose su centralizuotu gamybos stebėjimu sistema palaiko standartinius pramoninius protokolus, kuriuos galima konfigūruoti paleidimo metu.

Kalibravimas ir įprastinė priežiūra

Kalibravimas atliekamas naudojant sertifikuotus bandomuosius svorius, vadovaujantis jutikliniame ekrane. Palaikomi vieno taško ir kelių taškų kalibravimo režimai. Diržo įtempimas, konvejerio išlygiavimas ir jutiklio nulinis taškas turi būti periodiškai tikrinami atliekant įprastinę priežiūrą. Modulinė konstrukcija leidžia prieiti prie atskirų komponentų – diržo, perjungiklio pavaros, jutiklių ir juos pakeisti neišardžius viso rėmo.

Tipiški taikymo scenarijai

DUK (dažniausiai užduodami klausimai)

Kaip parenkamas rūšiavimo mechanizmas skirtingiems gaminių tipams?
Pasirinkimas priklauso nuo gaminio svorio, pakavimo medžiagos, formos stabilumo ir linijos greičio. Kietos kartoninės dėžutės ir buteliai puikiai tinka motorizuotiems diverteriniams konvejeriams. Kad būtų išvengta mechaninių pažeidimų, lengviems lankstiems maišeliams gali prireikti pneumatinio oro srauto arba stūmimo svirties pavarų. Tinkamas mechanizmas patvirtinamas inžinerinės peržiūros etape, remiantis gaminio pavyzdžiais ir išdėstymo reikalavimais.

Ar sistema gali rūšiuoti produktus į daugiau nei dvi kategorijas?
Standartinė JDW konfigūracija palaiko dvipusį rūšiavimą (pvz., priimti / atmesti). Kelių lygių klasifikaciją – pavyzdžiui, per mažo svorio, standartinio ir antsvorio – į tris atskiras juostas – galima konfigūruoti naudojant papildomas nukreipimo stotis. Tam reikia išplėstų konvejerio sekcijų ir yra nurodyta projekto apibrėžimo etape.

Kaip tvarkomi produkto parametrai, kai vykdomi keli SKU?
Jutiklinio ekrano valdiklis išsaugo išankstinius gaminio nustatymus su pavadinimu, tiksliniu svoriu, tolerancijos ribomis ir rūšiavimo veiksmais. Operatoriai pasirenka aktyvų SKU iš saugomo sąrašo ir visi nustatymai įkeliami automatiškai. Paieškos funkcija leidžia greitai rasti produkto pavadinimą. Išankstinius nustatymus galima eksportuoti ir importuoti per USB, kad būtų galima sukurti atsarginę kopiją arba kopijuoti keliuose įrenginiuose.

Kokie ryšio protokolai palaikomi integruojant su gamyklinėmis sistemomis?
Standartinės sąsajos apima RS232, RS485 ir Ethernet. Protokolų pritaikymas Modbus TCP/RTU, TCP/IP lizdo ryšiui arba duomenų bazės tiesioginiam rašymui tvarkomas sistemos konfigūravimo metu. Konkretūs protokolo reikalavimai yra peržiūrimi su kliento automatizavimo komanda užsakymo metu.

Kaip sistema patvirtinama po įdiegimo?
Eksploatacijos pradžia apima statinį kalibravimą su sertifikuotais svoriais, dinaminius bandymus su faktiniais gaminių pavyzdžiais gamybos greičiu ir rūšiavimo laiko bei tikslumo patikrinimą. Galima pateikti dokumentais pagrįstą paleidimo eksploatuoti ataskaitą. Nuolatinį veikimo patikrinimą klientas gali atlikti naudodamas išsaugotus etaloninius pavyzdžius ir periodines kalibravimo patikras.
