Elektroninės platforminės svarstyklės su įmontuota etikečių spausdinimo funkcija

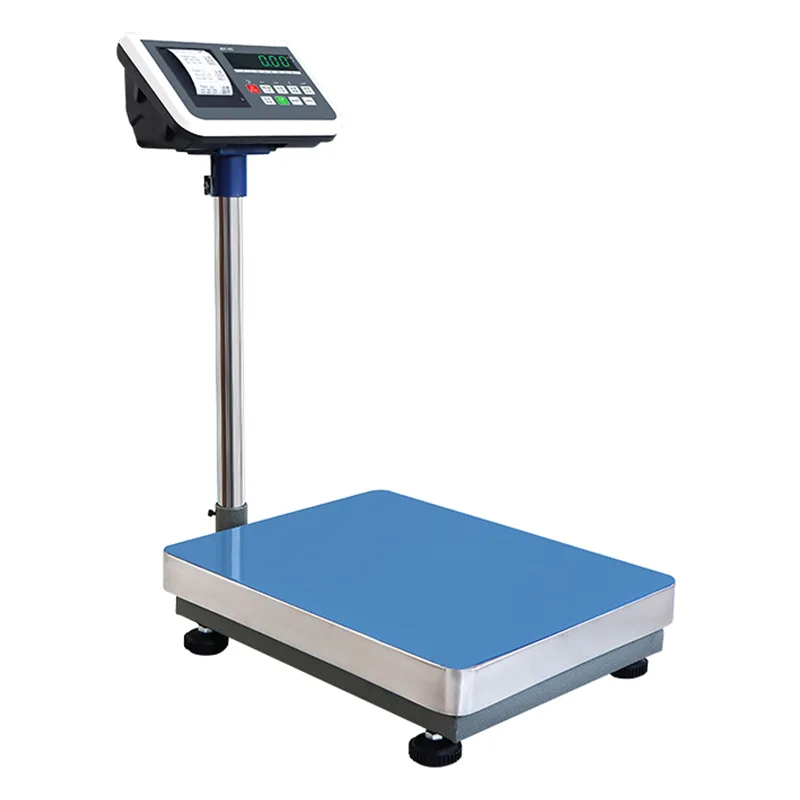

Elektroninės platforminės svarstyklės su įmontuota etikečių spausdinimo funkcija (Serija JDT-JT-H8) yra stacionari svėrimo ir spausdinimo darbo vieta, kurią gamina Jiangsu Jutian Weighing Equipment Co., Ltd. Ji sujungia standžią suvirintą plieninę platformą, deformacijos matuoklio apkrovos elementus, LED skaitmeninį indikatorių ir integruotą terminį spausdintuvą. Įranga skirta darbo vietoms, kuriose daiktai sveriami, o matavimo vietoje nedelsiant turi būti sugeneruotas atspausdintas įrašas, pvz., svorio bilietas, siuntimo etiketė arba patikrinimo kvitas.

Skirtingai nuo kontrolinių svarstyklių, veikiančių judančiose gamybos linijose, H8 serijos platforminės svarstyklės matuoja statinį svorį po to, kai daiktas padedamas ant keptuvės ir rodmenys stabilizuojasi. Priklausomai nuo sukonfigūruoto režimo, operatorius spausdina rankiniu būdu arba automatiškai stabilizuodamas svorį. Įranga pritaikyta priėmimo dokams, laivybos aikštelėms, gamybinių grindų patikros punktams ir kokybiškų mėginių ėmimo stotims.

Modelisio specifikacijos

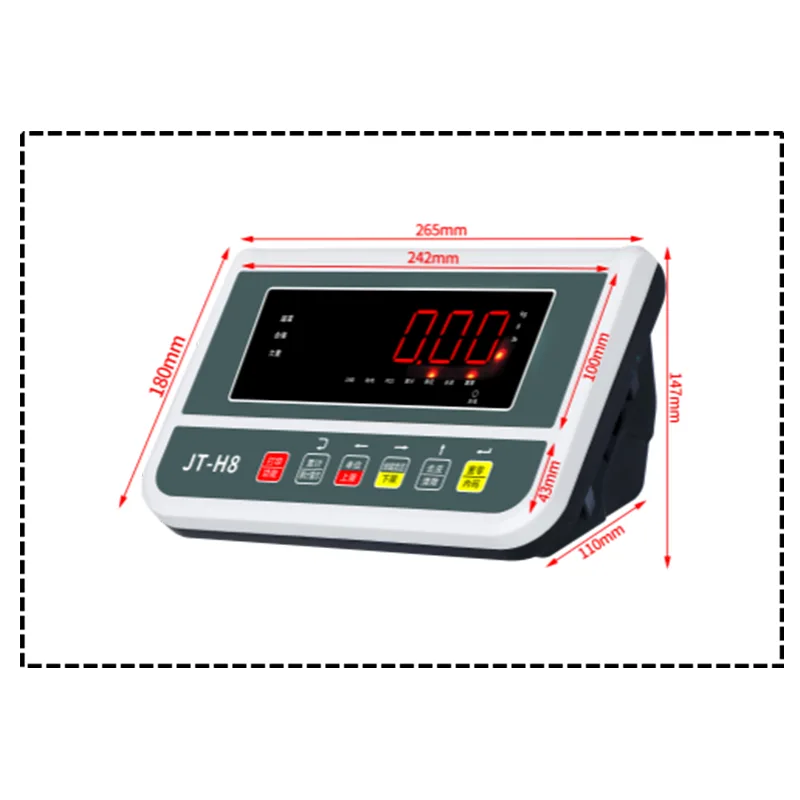

Bendros specifikacijos:Ekranas: 32 mm aukščio LED skaitmeninis vamzdinis ekranas; Vienetai: kg / g / lb (laisvai perjungiamas); Indikatoriaus korpusas: ABS plastikinis korpusas su 6 mechaniniais rakteliais; Maitinimas: AC 220V su įmontuota 6V 4A įkraunama baterija (AC/DC dvejopo naudojimo); Pagrindinės funkcijos: nulinis atstatymas, tara, bruto/neto svoris, akumuliacija, įmontuota signalizacija, svorio atmintis, energijos taupymo režimas; Pasirenkamas ryšys: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, USB atmintis, relės išvestis, 5V I/O išvestis, 4-20mA analoginis išėjimas; Papildomi priedai: trispalvė signalizacijos lemputė, išorinis spausdintuvas, didelis ekranas, brūkšninių kodų skaitytuvas. Platformos matmenys ir medžiagos yra konfigūruojami.

Jiangsu Jutian Weighing Equipment Co., Ltd. specializuojasi svėrimo prietaisuose daugiau nei 20 metų, turėdama ISO9001 kokybės valdymo sertifikatą ir CE produkto sertifikatą. Bendrovės 919 tyrimų ir plėtros centras sukūrė 68 nacionalinius patentus ir 20 programinės įrangos autorių teisių. Gamyba vykdoma dviejuose įrenginiuose taikant standartizuotas procedūras, apimančias plieninio rėmo suvirinimą, apkrovos elementų kalibravimą ir galutinį funkcinį bandymą. Palaikomi nestandartiniai platformos dydžiai, rėmo medžiagos ir programinės įrangos konfigūracijos.

Platformos konstrukcija ir apkrovos elementų integravimas

Svėrimo platformos rėmas pagamintas iš anglinio plieno sekcijų, surinktų nepertraukiamo suvirinimo būdu visose konstrukcijų jungtyse. Po suvirinimo, rėmo paviršius paruošiamas ir padengiamas emaliu, kad apsaugotų nuo korozijos patalpų pramoninėje aplinkoje. Svėrimo indas pagamintas iš nerūdijančio plieno, todėl yra patvarus, lengvai valomas paviršius, kuris tiesiogiai liečiasi su sveriamais daiktais.

Įrenginiams, kuriems taikomi specifiniai aplinkosaugos reikalavimai, užsakymo metu galima nurodyti alternatyvias karkaso medžiagas. Visą 304 nerūdijančio plieno rėmo konstrukciją galima plauti, maisto perdirbimo vietose arba vietose, kuriose yra daug drėgmės. Cheminiam apdirbimui arba jūros atmosferoje gali būti naudojamas 316 nerūdijantis plienas, kad būtų padidintas atsparumas duobėms ir plyšiams korozijai.

Apkrovos jutikliai yra deformacijos matuoklio tipo, sukonfigūruoti kelių taškų išdėstymu po platforma, kad būtų galima gauti stabilius svorio rodmenis, neatsižvelgiant į apkrovos padėtį platformos srityje. Apkrovos elementų talpa suderinama su vardine platformos talpa su atitinkama projektavimo riba, kad būtų galima prisitaikyti prie trumpalaikių perkrovos sąlygų, su kuriomis susiduriama pramonėje. Apkrovos elementų signalo kabeliai per sandarius vamzdžius nuvedami į indikatoriaus korpusą.

Maitinimo šaltinio dizainas ir dviejų režimų veikimas

Įprastomis sąlygomis svarstyklės veikia iš kintamosios srovės tinklo (220 V), o įmontuota 6 V 4A įkraunama baterija užtikrina atsarginę ir belaidžio veikimo galimybę. Dviejų galių architektūra atlieka keletą praktinių funkcijų pramoninėje aplinkoje. Akumuliatorius įkraunamas automatiškai, kai svarstyklės yra prijungtos prie kintamosios srovės maitinimo šaltinio, ir užtikrina veikimo laiką, kurio pakanka visai darbo pamainai, esant įprastoms naudojimo sąlygoms.

Belaidis veikimas leidžia svarstykles pastatyti tose vietose, kur negalima iš karto pasiekti maitinimo lizdų, pvz., laikinosiose apžiūros stotyse, pakrovimo dokų zonose arba lauke po pastogėmis esančiais priėmimo taškais. Akumuliatorius taip pat palaiko veikimą trumpam nutrūkus maitinimui ir apsaugo nuo duomenų praradimo svėrimo metu. Išsekusios baterijos indikatorius LED ekrane įspėja operatorių, kai reikia įkrauti. Energijos taupymo režimas sumažina ekrano ryškumą ir procesoriaus aktyvumą neveikos laikotarpiais, kad pailgėtų akumuliatoriaus veikimo laikas.

Spausdinimo darbo eiga ir veikimo režimai

Integruotas šiluminis spausdintuvas priima standartinius termo popieriaus ritinius arba lipnias etiketes. Spausdinimą inicijuoja operatorius specialiu mygtuku indikatoriaus membranos klaviatūroje arba sukonfigūruojamas taip, kad automatiškai įsijungtų, kai gaunamas stabilus svorio rodmuo ir svoris viršija minimalią ribą. Spausdinimo turinys yra konfigūruojamas ir gali apimti svorio vertę (neto arba bruto), matavimo vienetą, datą ir laiką, nuoseklų bilieto numerį ir vartotojo apibrėžtą antraštės tekstą.

Indikatorius teikia pagrindines svėrimo funkcijas, įskaitant nulio atstatymą, rankinį ir iš anksto nustatytą tarą, bruto/neto svorio rodymo perjungimą ir svorio kaupimą kelių prekių siuntimui. Integruota aliarmo funkcija palaiko viršutinės ir apatinės svorio ribos nustatymus su garsiniu perspėjimu, kai išmatuotas svoris nukrenta už priimtino diapazono. Svorio atmintis išlaiko paskutinį svorį ir sukauptus energijos ciklus.

Įprastos diegimo vietos

DUK (dažniausiai užduodami klausimai)

Kuo skiriasi anglinio plieno ir nerūdijančio plieno platformų konstrukcija?
Anglies plienas su iškepta emalio apdaila užtikrina konstrukcijos tvirtumą standartinei pramoninei vidaus aplinkai. Dažų apdaila apsaugo nuo atmosferinės korozijos, tačiau gali būti pažeista smūgio ar stiprių cheminių medžiagų. Nerūdijantis plienas 304 užtikrina būdingą atsparumą korozijai per visą medžiagos storį ir yra rekomenduojamas maisto perdirbimo, farmacijos, chemijos ar drėgnoje aplinkoje. Nerūdijantis plienas 316 suteikia papildomą atsparumą chloridams ir yra tinkamas jūrų ar cheminio apdorojimo atmosferoms.

Kiek laiko baterija veikia belaidžiu būdu?
Akumuliatoriaus veikimo laikas priklauso nuo naudojimo dažnio, ekrano ryškumo ir nuo to, ar spausdintuvas naudojamas nuolat. Įprastai naudojant su pertrūkiais ir vidutiniškai spausdinant, baterija palaiko visą darbo pamainą. Nuolatinis didelių partijų spausdinimas sumažins vykdymo laiką. Senkančios baterijos indikatorius iš anksto įspėja prieš automatinį išsijungimą. Visiškai įkrauti iš kintamosios srovės reikia kelių valandų.

Ar spausdinimo funkcija gali būti suaktyvinta automatiškai, kai ant svarstyklių uždedamas daiktas?
Svarstyklės gali būti sukonfigūruotos taip, kad spausdintų automatiškai, kai svorio rodmenys stabilizuojasi ir viršija iš anksto nustatytą minimalią ribą. Šis automatinio spausdinimo režimas tinka pakartotiniam panašių daiktų svėrimui, kai nereikia paspausti rankinio klavišo. Programoms, kurioms prieš spausdinant reikalingas operatoriaus patikrinimas, taip pat galimas rankinio paleidimo režimas.

Kokias ryšio sąsajas galima prijungti prie svarstyklių prie kompiuterio ar tinklo?
Pasirenkamos sąsajos apima RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi ir 4G IoT. Jie palaiko svorio duomenų perdavimą į prijungtą kompiuterį, PLC arba pagrindinę sistemą. Konkretus duomenų formatas ir perdavimo protokolas sukonfigūruoti taip, kad atitiktų priimančią sistemą. USB atmintinė leidžia paketiniu būdu eksportuoti svorio įrašus analizei neprisijungus.

Kaip sukalibruojamos svarstyklės sumontavus ar perkėlus?
Kalibravimas atliekamas naudojant sertifikuotus bandymo svorius, atitinkančius platformos talpą. Procedūra – vieno taško arba kelių taškų – pasiekiama indikatoriaus klaviatūra, naudojant vartotojo vadove pateiktą kalibravimo meniu. Kelių šimtų kilogramų talpos linijiškumui patikrinti rekomenduojami keli kalibravimo taškai visame diapazone. Kaip įrenginio kokybės sistemos dalį rekomenduojama reguliariai tikrinti kalibravimą.
