Didelio tikslumo kontrolinės svarstyklės

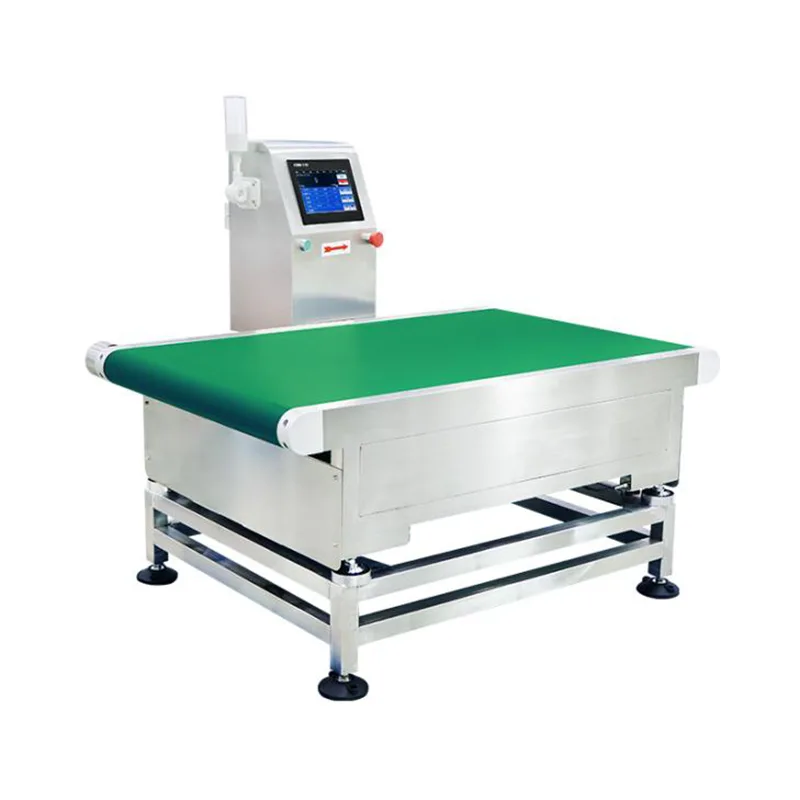

Didelio tikslumo kontrolinės svarstyklės (modelis JDT-CZ-A30-30K/100K) yra įmontuota dinaminė svėrimo sistema, kurią gamina Jiangsu Jutian Weighing Equipment Co., Ltd. Ji skirta gamybos linijoms, kuriose tvarkomi vidutinio ir didelio supakuoti produktai, pvz., birūs maišai, daugiapakopiai konteineriai ir didelės pakuotės. prieš dedant ant padėklų arba išsiunčiant reikia patikrinti išsamumą.

Sistema fiksuoja svorio rodmenis, kai produktai praeina per svėrimo konvejerį, lygina kiekvieną matavimą su iš anksto nustatytomis tikslinėmis ir tolerancijos vertėmis ir generuoja sprendimą dėl patvirtinimo arba nesėkmės. Atsiradus gedimo sąlygoms, konvejeris sustoja arba suveikia pavojaus signalas, priklausomai nuo sukonfigūruoto veikimo režimo. Įranga skirta integruoti į automatizuotas pakavimo linijas, galutinio tikrinimo stotis ir išvykimo logistikos patikros punktus.

Techninės specifikacijos

Pastaba dėl tikslumo:Aptikimo tikslumas priklauso nuo išmatuoto gaminio svorio, matmenų, transportavimo stabilumo ir aplinkos sąlygų. Nurodytų tikslumo skaičių galima pasiekti kontroliuojant gamyklinius bandymus su reprezentatyviais gaminių pavyzdžiais. Paleidimas vietoje nustato faktinį našumą gamybos sąlygomis.

Jiangsu Jutian Weighing Equipment Co., Ltd. turi ISO9001 kokybės valdymo sertifikatą ir CE produkto sertifikatą. Turėdama daugiau nei 20 metų patirtį svėrimo prietaisų srityje, bendrovė savo 919 tyrimų ir plėtros centre yra sukaupusi 68 nacionalinius patentus ir 20 programinės įrangos autorių teisių. Gamyba vykdoma dviejuose gamybos įrenginiuose taikant standartizuotas kokybės kontrolės procedūras, apimančias medžiagų patikrinimą, surinkimą, kalibravimą ir galutinį bandymą. Nestandartinis pritaikymas, įskaitant konvejerio matmenis, rėmo medžiagas, ryšio sąsajas ir programinės įrangos funkcijas, palaikomas atsižvelgiant į projekto reikalavimus.

Svėrimo sekcijos mechaninė konstrukcija ir krovinių tvarkymas

Svėrimo konvejerio sekcija suprojektuota taip, kad dinamiškai gabentų produktus, sveriančius iki 100 kg. Apkrovos elementų agregatas yra nurodytas vardinei talpai su atitinkama saugos riba, kad būtų galima susidoroti su trumpalaikėmis perkrovos sąlygomis, kurios gali atsirasti, kai produktai dedami arba perkeliami ant konvejerio. Konvejerio rėme naudojamas didelio stiprumo anglinis plienas arba pasirinktinai nerūdijantis plienas, su konstrukciniu sutvirtinimu apkrovos elementų tvirtinimo vietose.

Smūgį sugeriantys tvirtinimo elementai yra tarp svėrimo platformos ir atraminio rėmo, kad sumažintų mechaninį poveikį, perduodamą gaminiams patekus į svėrimo zoną. Ši mechaninė izoliacija atlieka dvi funkcijas: apsaugo apkrovos elementus nuo trumpalaikių perkrovos šuolių ir sumažina nusistojimo laiką, reikalingą svorio signalui stabilizuotis prieš užfiksuojant rodmenis. Juostinės pavaros variklis yra mechaniškai atskirtas nuo svėrimo sekcijos, kad variklio vibracija nesusijungtų su apkrovos daviklio signalu.

Duomenų įrašymas ir kokybės atsekamumas

Kiekvienas tikrinimo ciklas generuoja duomenų įrašą, kuriame yra laiko žyma, išmatuotas svoris, tikslinis svoris, tolerancijos ribos ir patvirtinimo/nepatikimo rezultatas. Valdiklis saugo šiuos įrašus viduje, o duomenis galima eksportuoti per USB CSV formatu gamybos analizei, kokybės ataskaitų teikimui ar partijos dokumentacijai. Linijų, turinčių tinklo ryšį, svorio duomenys gali būti perduodami į pagrindinę sistemą per konfigūruojamą ryšio sąsają.

Sistema palaiko iš anksto nustatytas viršutines ir apatines kiekvieno gaminio svorio ribas. Kai išmatuotas svoris patenka už sukonfigūruoto diapazono ribų, valdiklis įjungia aliarmo išvestį ir sustabdo tiekimo konvejerį, kad neatitinkantis elementas nepatektų pasroviui. Konvejeris lieka sustabdytas tol, kol operatorius pašalina pažymėtą prekę ir patvirtina aliarmą, sukurdamas dokumentais pagrįstus kokybės vartus gamybos sraute.

Rėmo medžiagų parinktys ir prisitaikymas prie aplinkos

Standartinis rėmas pagamintas iš didelio stiprumo anglies plieno su antikoroziniu paviršiaus apdorojimu. Įrenginiams, kuriems taikomi plovimo reikalavimai, drėgmė arba korozinė atmosfera, galima nurodyti nerūdijančio plieno rėmą. Aplinkoje, kurioje yra degių medžiagų, galimos sprogimui atsparios konfigūracijos (Ex d IIB T4 Ga įvertinimas), valdiklis ir elektriniai gaubtai suprojektuoti taip, kad atitiktų atitinkamus apsaugos standartus. Įranga sukurta patikimai veikti standartinėje pramoninėje aplinkoje; Montuojant reikia vengti stiprių elektromagnetinių trukdžių, kondensuojančios drėgmės ar per didelės grindų vibracijos vietų.

Tipinės tikrinimo užduotys

DUK (dažniausiai užduodami klausimai)

Kaip kontrolinės svarstyklės tvarko gaminius su netolygiu svorio pasiskirstymu arba nestabiliais pagrindais?
Produktų, kurių svoris pasiskirstęs netolygiai, matavimai gali skirtis, jei svorio centras pasislenka transportavimo metu. Smūgį sugeriantis tvirtinimas ir mechaninė svėrimo sekcijos izoliacija padeda sumažinti apkrovos poslinkių poveikį. Gaminiams su lanksčiais arba nestabiliais pagrindais gali būti sumontuoti kreipiamieji bėgiai, skirti gaminiui centruoti ant diržo. Gaminių pavyzdžiai paprastai įvertinami atliekant inžinerinę peržiūrą, siekiant nustatyti, ar reikia papildomo tvirtinimo.

Kuo skiriasi sugedusių produktų konvejerio sustabdymas nuo atmetimo mechanizmo naudojimo?
Standartinis veikimo režimas sustabdo tiekimo konvejerį, kai aptinkamas neatitinkantis elementas. Operatorius pašalina pažymėtą elementą ir paleidžia eilutę iš naujo. Tai tinka vidutinio pralaidumo linijoms, kur operatoriaus įsikišimas yra praktiškas. Didesnio greičio linijoms arba automatiniam atmetimui pneumatinis stūmiklis arba perjungiklis gali būti integruotas kaip pritaikymo parinktis.

Ar kontrolines svarstykles galima integruoti su rašaliniu kodu arba etikečių spausdintuvu?
Taip. Valdiklis gali išvesti signalą, sinchronizuotą su gaminio padėtimi, kad suaktyvintų išorinį kodavimo arba spausdinimo įrenginį. Tai leidžia gaminiui po svėrimo pritaikyti svorio duomenis, partijos kodus arba laiko žymas. Išsami konfigūracijos informacija, įskaitant ryšio protokolą, signalo laiką ir duomenų formatą, nurodoma sistemos sąrankos metu.

Kokia kalibravimo procedūra taikoma 30–100 kg diapazonui?
Kalibravimas atliekamas naudojant sertifikuotus bandymo svorius, atitinkančius vardinę talpą. Jutiklinio ekrano sąsaja suteikia vadovaujamą kalibravimo procedūrą. Norint užtikrinti tiesiškumą, iki 100 kg talpos rekomenduojami keli kalibravimo taškai visame diapazone. Kalibravimo procedūrą gali pakartoti vietoje dirbantis personalas atlikdamas įprastines kokybės patikras.

Ar chemijos pramonėje galima naudoti sprogimui atsparią konfigūraciją?
Galima įsigyti sprogimui atsparią konfigūraciją, kurios reitingas yra Ex d IIB T4 Ga. Tai taikoma elektros korpusams, valdiklio korpusui ir laidams. Konkreti konfigūracija turi būti nurodyta užsakymo metu, nes tai turi įtakos komponentų pasirinkimui ir sertifikavimo dokumentacijai. Standartinė mechaninė apkrovos elemento ir konvejerio agregato konstrukcija išlieka nepakitusi.
