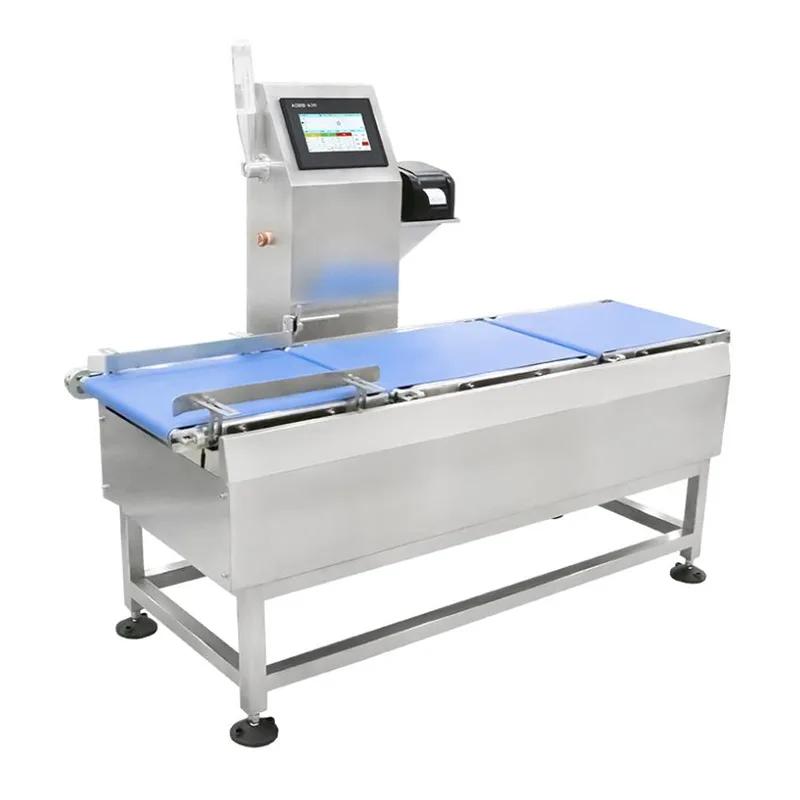

Išmanios didelės spartos kontrolinės svarstyklės

Pažangios didelės spartos kontrolinės svarstyklės yra kompaktiška integruota svėrimo sistema, kurią sukūrė Jiangsu Jutian Weighing Equipment Co., Ltd., skirta mažų, lengvų supakuotų gaminių dinaminiam svorio tikrinimui. Jis sukurtas veikti dideliu našumu gamybos linijose, kuriose atskirų gaminių svoris svyruoja nuo kelių gramų iki kelių kilogramų ir kuriose reikia identifikuoti ir pašalinti netoleruojančius elementus nenutraukiant linijos ciklo.

Įranga fiksuoja svorio rodmenis konvejerio tranzito metu, apdoroja kiekvieną matavimą per skaitmeninę filtravimo grandinę ir įjungia pneumatinį arba mechaninį neatitinkančių daiktų atmetimo mechanizmą. Visi svėrimo įvykiai yra laiko žymomis ir registruojami, kad būtų galima atsekti.

Techninės specifikacijos

Veiklos pastabos:Tikslumą ir pralaidumą įtakoja gaminio matmenys, pakavimo medžiaga ir linijos stabilumas. Aukščiau pateiktos specifikacijos yra pagrįstos kontroliuojamais gamyklos bandymais su tipiniais produktais. Paleidimas vietoje patvirtina faktinį veikimą gamybos sąlygomis.

Jiangsu Jutian Weighing Equipment Co., Ltd. turi ISO9001 sertifikatą. Bendrovės 919 tyrimų ir plėtros centras sukūrė 68 nacionalinius patentus ir 20 programinės įrangos autorių teisių, susijusių su svėrimo prietaisais, dinaminiais algoritmais ir automatizuotomis kontrolinio svėrimo sistemomis. Produktai turi CE sertifikatą ir gaminami dviejose gamyklose.

Sistemos architektūra ir pagrindiniai komponentai

Kontrolines svarstykles sudaro trys integruotos dalys: padavimo konvejeris, svėrimo zona ir išmetimas su atmetimo stotimi. Tiekimo konvejeris išskiria ir pagreitina gaminius iki stabilaus greičio, kol jie patenka į svėrimo zoną. Svėrimo konvejeris yra sumontuotas ant deformacijos matuoklio apkrovos elementų mazgo, mechaniškai atskirto nuo pavaros sekcijų. Fotoelektrinis jutiklis aptinka produkto įvedimą ir suaktyvina svorio fiksavimo seką. Po svėrimo produktai patenka į tiekimą, kur pneumatinis stūmiklis nukreipia neatitinkančius daiktus į šiukšlių dėžę arba atskirą konvejerį. Stūmiklio paleidimo laikas nustatomas naudojant stebimą gaminio padėtį, kad būtų užtikrintas tikslus išmetimas.

Apkrovos langeliai parenkami pagal tikslinį svorio diapazoną ir skiriamosios gebos reikalavimus. Jutiklinio ekrano valdiklis išsaugo specifinius gaminio parametrus – tikslinį svorį, viršutinę / apatinę ribas, konvejerio greitį ir atmetimo delsą – ir realiuoju laiku rodo gamybos statistiką, įskaitant praėjimo greitį, atmetimų skaičių ir svorio pasiskirstymo histogramą.

Duomenų apdorojimas ir komunikacija realiuoju laiku

Svorio signalai imami aukštu dažniu ir apdorojami skaitmeniniu filtravimo algoritmu, kuris kompensuoja mechaninę vibraciją ir diržo triukšmą. Apdorota svorio vertė lyginama su saugomomis tolerancijos ribomis. Sistemos sprendimas (tinka/nepavyko) ir išmatuotas svoris perduodami išleidimo valdikliui rūšiavimo vykdymui.

Visi svorio įrašai yra pažymėti laiko žymomis ir gali būti eksportuojami per USB CSV formatu. Ryšio sąsajos (Ethernet, RS232, RS485) palaiko duomenų integravimą su MES, SCADA ar ERP platformomis. Sistema gali būti sukonfigūruota taip, kad duomenys būtų išvesti nuolat, pagal poreikį arba po kiekvieno patikrinimo ciklo, atsižvelgiant į pagrindinės sistemos reikalavimus.

Kalibravimas ir įprastinė priežiūra

Kalibravimas atliekamas per jutiklinio ekrano sąsają, naudojant sertifikuotus bandymo svarmenis. Galimos ir vieno taško, ir kelių taškų kalibravimo procedūros. Vadovaujantis procedūra sumažina operatoriaus klaidas ir nereikia išardyti.

Eilinės priežiūros grafikas:
Kasdien:Nuvalykite svėrimo platformą ir konvejerio juostos paviršių; patikrinkite jutiklio kabelių jungtis.
Kas savaitę:Patikrinkite konvejerio juostos įtempimą ir išlygiavimą; patikrinti pneumatinės sistemos slėgį (0,6–0,8 MPa) ir pavaros funkciją.
Kas mėnesį:Atlikti tikslumo patikrinimą su sertifikuotais svoriais; apžiūrėti ir sutepti konvejerio guolius.
Įprastų trikčių šalinimas:Svorio poslinkis gali rodyti jutiklio perkrovą arba pažeistą apkrovos elementą; atmetimo gedimas dažnai susijęs su oro slėgio kritimu arba netinkamu stūmikliu. Įprastų susidėvinčių elementų (diržai, filtrai, jutikliai) atsarginės dalys yra laikomos atsargose, kad būtų galima greitai pakeisti.

Tipiški produktai ir apžiūros scenarijai

DUK (dažniausiai užduodami klausimai)

Koks yra mažiausias produkto svoris, kurį sistema gali patikimai patikrinti?
Nurodytas svėrimo diapazonas prasideda nuo 5 g. Patikimas dinaminis labai lengvų gaminių patikrinimas priklauso nuo gaminio formos, svorio centro ir konvejerio greičio. Produktai, kurių svoris mažesnis nei 5 g, gali būti vertinami kiekvienu konkrečiu atveju atliekant techninę peržiūrą.

Kaip pneumatinis atmetimo mechanizmas užtikrina tikslų pašalinimą nepažeidžiant gretimų gaminių?
Atmetimo laikas pagrįstas konvejerio greičiu ir gaminio padėties stebėjimu iš fotoelektrinio jutiklio. Valdiklis apskaičiuoja tikslų momentą, kai neatitinkantis gaminys pasiekia stūmiklį ir įjungia pneumatinį cilindrą nustatytam eigai. Atstumas tarp gaminių turi būti pakankamas, kad stūmiklis atsitrauktų prieš ateinant kitam produktui. Minimalus atstumas nustatomas sistemos konfigūravimo metu.

Kaip išlaikomas tikslumas esant dideliam pralaidumui?
Skaitmeniniai filtravimo algoritmai išgauna stabilią svorio vertę iš trumpo matavimo lango, pasiekiamo dideliu greičiu. Mechaninė svėrimo konvejerio izoliacija sumažina vibracijos perdavimą. Labai didelės spartos programose kompromisas tarp pralaidumo ir tikslumo aptariamas sistemos specifikacijos metu, o pasiekiamas tikslumas patvirtinamas atliekant dinaminius bandymus su klientų produktų pavyzdžiais.

Ar gali kontrolinės svarstyklės tvarkyti produktus, kurie nėra tvirtai prigludę prie dugno?
Dinaminio svėrimo metu gaminių su nelygiu arba lanksčiu pagrindu svoris gali skirtis. Galima laikyti, kad pritaikytos diržų medžiagos, kreipiamieji bėgiai arba konkrečių gaminių laikikliai stabilizuoja daiktus gabenimo metu. Gaminių pavyzdžiai paprastai tikrinami inžinerijos etape, siekiant nustatyti, ar reikia papildomo tvirtinimo.

Kokia yra skirtingų produktų perjungimo procedūra?
Produkto parametrai – tikslinis svoris, tolerancijos ribos, konvejerio greitis ir atmetimo nustatymai – jutiklinio ekrano valdiklyje išsaugomi kaip pavadinti išankstiniai nustatymai. Operatorius iš meniu pasirenka norimą prekę, o visi parametrai įkeliami automatiškai. Tos pačios dydžio ir svorio klasės gaminiams nereikia jokių mechaninių reguliavimo priemonių. Po pakeitimo rekomenduojama atlikti kalibravimo patikrinimą naudojant etaloninį svorį.
